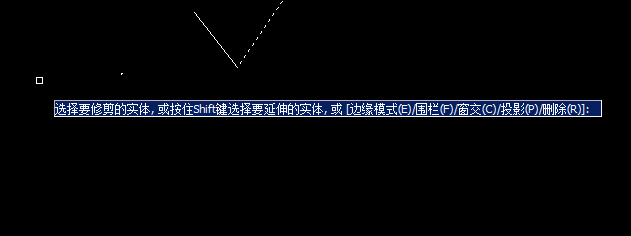

CAD作圖中，經常會遇到作圖后某些線段多出來了，要修剪，比如兩條相交線段多出來的邊線。這時候我們可以輸入“TR”修剪命令，快速對圖形進行修剪。在修剪過程中，我們會遇到系統詢問用“圍欄”命令還是“窗交”命令，如下圖，這兩個命令是什么意思呢？作用是什么。下面小編向大家演示一下。

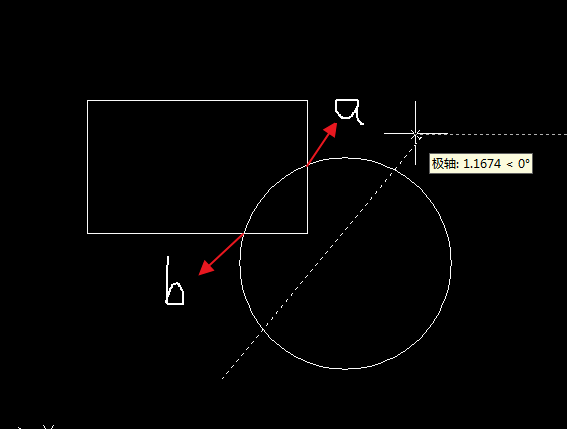

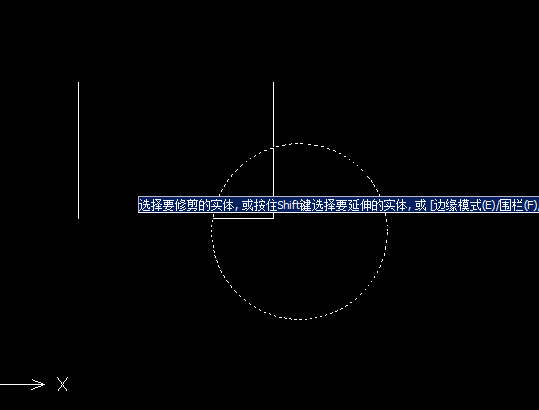

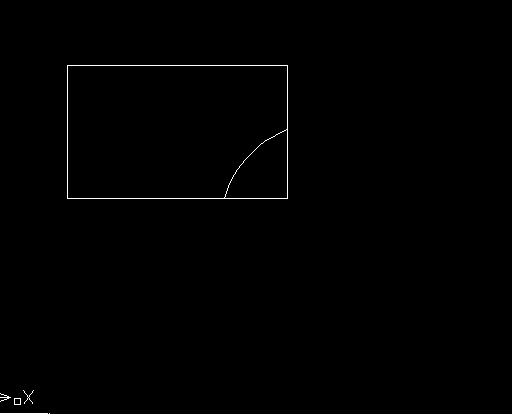

我們先選擇“圍欄命令”。可以看到，欄線穿過圓，修剪之后a、b相交點以外的圓都被修剪掉了。那么我們可以知道，修剪的“圍欄”命令就是欄選與欄線相交的圖形，將圖形與其他圖形相交點以外的突出減除掉。

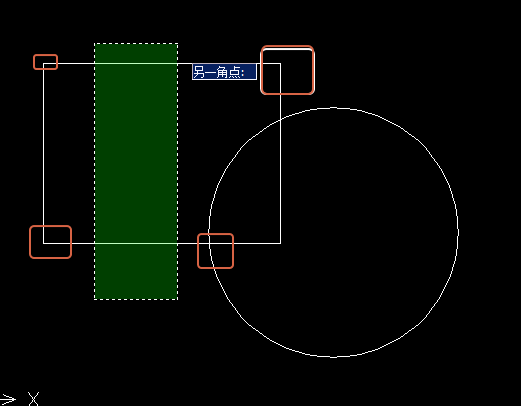

下面我們選擇“窗交”命令。我們在矩形中間窗交。這樣圈出來的四個交點之外的矩形都被剪掉了。那么我們可以知道，與欄選顯示，窗交是所有與選擇矩形相交的線段都被選擇，它們與別的線段相交之前的線段都被剪掉。
