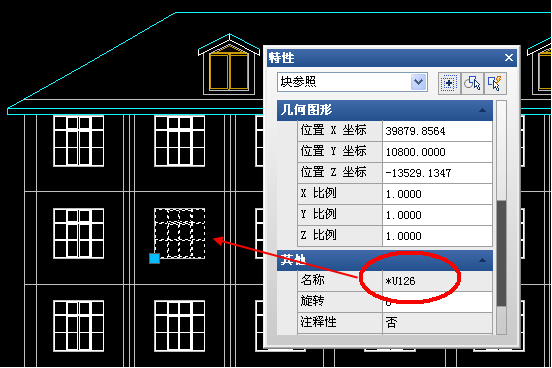

在我們使用CAD在一些建筑、電氣等專業的圖中經常會看一些以“*XXX”為名稱的圖塊,參考下圖。
當我們在這個圖塊上雙擊時都無法編輯,還有一些圖紙利用這種圖塊來加密,做成這樣名稱的多重插入塊,不僅無法雙擊直接編輯,我們連炸開都做不到。
那么這種的圖塊是怎么被創建的呢?這又有什么作用?如果我先編輯這種圖塊該如何操作?
CAD圖中的名稱為“*XXX”的圖塊被稱為匿名塊,也有別名叫無名塊的。這樣的圖塊用一般的CAD命令是沒辦法創建的,這是利用CAD在二次開發程序時創建的,就是一些專業的軟件或是工具創建的。
我們簡單來說,拿上圖的例子,圖中的窗戶只有一個原始的文件,但是在圖中這樣的形式的門窗可以有多個不同的尺寸,如果用普通塊插入的話,就需要改一個門窗的尺寸,其他門窗就會隨之改變,但是我們用匿名塊是,每個圖塊都是分別獨立的,不會出現那樣的問題。
除此之外,匿名塊的本身不會在圖中保留塊定義,可以直接刪除,沒必要清理。
