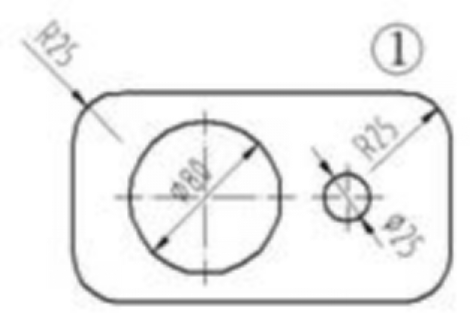

操作菜單“標注”→“直徑”，命令行窗口提示“選擇圓弧或圓：”，在要標注的圓上點擊一下，將鼠標向圓外稍微拖動一下再點擊一次，直徑就標注好了，像圖1中φ25的樣子,這是CAD的默認樣式，選中它之后右擊鼠標，在快捷菜單里點選“標注文字位置”→“單獨移動文字”，拖動文字到圓內尺寸線上方就能夠得到圖中φ80的樣子。選中直徑標注，點擊激活位于圓上的夾點，拖動鼠標能夠改變標注的傾斜角度。

標注半徑的方法和標注直徑十分相似，操作菜單“標注”→“半徑”，命令行窗口提示“選擇圓弧或圓：”，在要標注半徑的圓弧上點擊一下，稍微拖動一下鼠標再點擊一次，半徑就標注好了，像圖1中的兩種樣子那樣。選中半徑標注，點擊激活位于圓弧上的夾點，拖動鼠標能夠改變標注的傾斜角度。

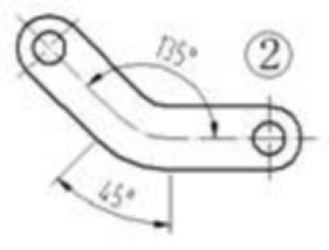

角度的標注非常簡單，操作菜單“標注”→“角度”，依次點擊構成夾角的兩條直線，然后拖拉鼠標到出現合適的標注樣式的時候再次點擊鼠標，角度就標注好了。像圖2中角度135°的樣子。

還能夠?qū)A弧的角度進行標注，操作菜單“標注”→“角度”，點擊圓弧，拖拉鼠標到出現合適的標注樣式的時候再次點擊鼠標，完成標注，就像圖2中圓弧角45°那樣。

“引線”的用處很多，常用來標注零部件編號、倒角等等。

第一步，操作菜單“標注”→“引線”，命令行窗口提示“指定第一個引線點或 [設置(S)] <設置>：”，直接回車進入“引線設置”對話框，一般情況下需要更改的設置在“引線和箭頭”和“附著”兩個選項卡里。

在“引線和箭頭”選項卡里要選定引線有無箭頭以及箭頭的樣式，還要選定第一段和第二段引線的角度，圖3里標注5×30°倒角的第一段引線的約束角度設置為30°，其余的第一段引線的約束角度設置為45°，大多情況下第二段引線的約束角度設置成“水平”。

在“附著”選項卡里選中“最后一行加下劃線”。

設置好以后點擊“確定”關閉“引線設置”對話框。

第二步，命令行窗口再一次提示“指定第一個引線點或 [設置(S)] <設置>：”，在倒角處引線開始的地方點擊鼠標。

第三步，命令窗口接著提示“指定下一點：”，向斜方向拖動鼠標到斜線結束的地方點擊一下。

第四步，命令窗口再次提示“指定下一點：”，將鼠標向水平方向拖動很短一段距離后在點擊一下。

第五步，命令行窗口提示：“指定文字寬度：”，不必理會它，直接點擊鼠標。

第六步，命令行窗口提示：“輸入注釋文字的第一行 <多行文字(M)>：”，在命令行窗口輸入文字，比如“5X45%%d”，接著回車。文字中用大寫的x代替乘號，效果也很好。

第七步，命令行窗口提示：“輸入注釋文字的下一行：”，如果沒有第二行文字就直接回車。倒角5×45°就標注完成了。

如果在第六步里不輸入文字就直接按“Esc”鍵，就得到一個沒有標注文字的引線，以便像圖3里右下角的引線那樣用來繪制特殊的標識符號。
