CAD從左往右和從右往左框選有什么不同？怎么去掉CAD框選的顏色顯示？
框選就是用按住鼠標左鍵拖動一個矩形區域來選擇對象。為了充分利用框選，CAD將從左往右和從右往左框選分別對應了選擇的兩個選項：窗口模式（Window）和交叉（窗交）模式（Crossing）。
在CAD中從左往右框選是窗口模式，圖形所有頂點和邊界完全在矩形選框范圍內才會被選中；從右往左框選是交叉模式，圖形有任意一個頂點和一條邊界在矩形選框范圍內就會被選中。

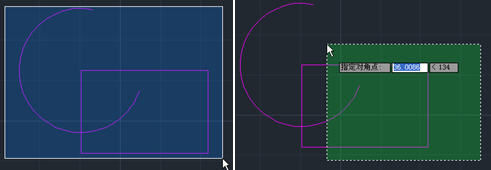

CAD中對這兩種模式有非常明顯的提示，首先，窗口框選的邊界是實線，交叉框選的邊界是虛線；在CAD高版本加上了顏色區別，窗口選框?yàn)樗{(lán)色，交叉選框?yàn)榫G色，如下圖所示。
當我們熟練使用CAD之后，可以將選框設置為不顯示顏色。方法是：在“選項”對話框的“選擇集”選項卡中點“視覺效果設置”按鈕，取消“指示選擇區域”。
