CAD地形圖紙打開后不顯示高程點怎么辦?
經常用CAD軟件繪圖的朋友都知道,很多時候作圖必須有一個參照文件,那就是地形圖文件,一般地形圖文件中會顯示很多地貌信息,比如現狀的房子、樹木、高程點等,但有時候高程點(前提是原文件有高程點)不能在CAD軟件中顯示出來,大家如果遇到這種情況的時候,會怎樣去解決呢?下面是詳細的解決步驟。

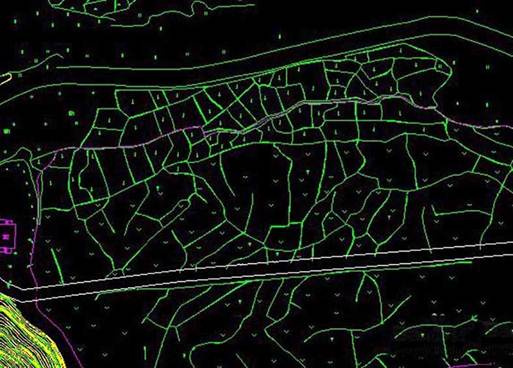

如圖,顯示前后對比截圖。
一、問題描述與分析,問題出現在哪里?
1、情況是這樣的,前一段從合作方手里面接受到一個CAD地形圖文件,當天打開的時候文件中是顯示有高程點的,今天再次打開的時候,CAD地形文件中的高程點不顯示了。問題分析,后來回想可能出現問題的環節,思來想去,感覺出現問題的只有一個地方,就是CAD文件打開的時候,文件總是提示選擇打開文字類型。
二、解決問題,應該怎么辦呢?
1、首先,點擊電腦桌面的中望CAD軟件快捷圖標,打開中望CAD軟件,然后用軟件打開CAD地形文件,如圖所示

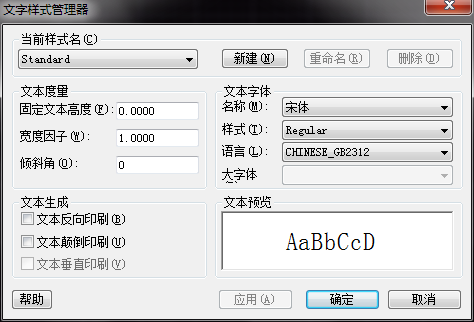

2、待CAD地形文件打開之后,在中望CAD軟件菜單欄找到“注釋”設置菜單,然后在該菜單下找到“文字”,并點擊文字菜單欄右下角的三角形,彈出一個“文字樣式管理器”的對話框,如圖所示:

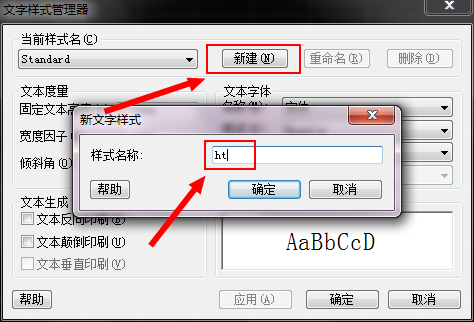

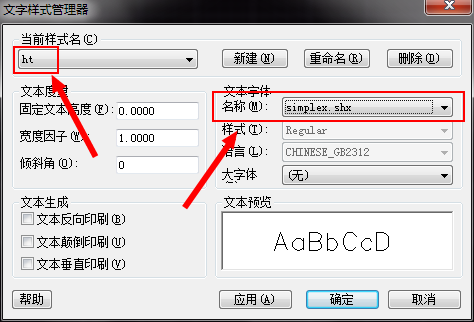

3、打開“文字樣式管理器”設置選項卡之后,新建樣式為"hz",字體為“simplex.shx”,之后點擊應用該設置并確定,如圖所示:
4、保存完上面的相關設置,重新到CAD地形文件頁面,查看地形圖高程點是否出現了。

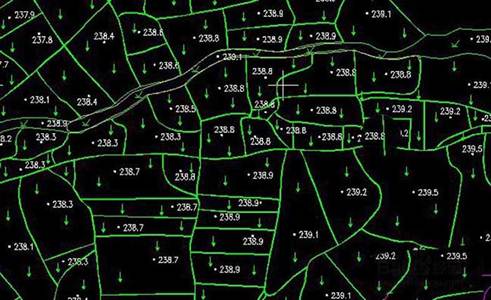

如圖所示:
哈哈,只需簡單幾步,高程點就失而復得了。
