CAD怎么制作目錄
cad怎么生成目錄？cad圖紙中想要制作目錄，該怎么制作呢？今天我們就來看看cad圖紙目錄的制作方法。
1、打開CAD軟件之后，我們使用使用直線命令畫一個矩形線框出來，用來做表格。外框畫好之后，繼續使用直線命令，畫出一行，作為表頭。

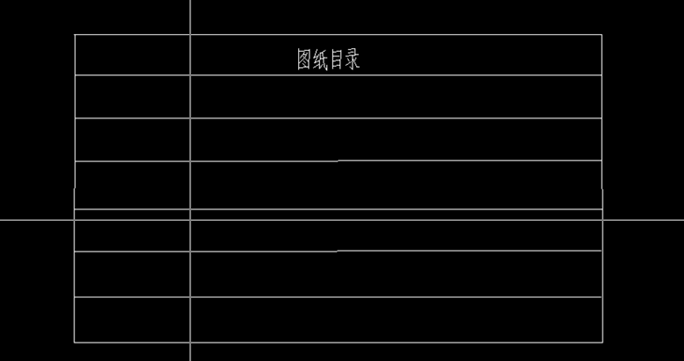

2、表頭一行畫好之后，我們使用文字工具，輸入“圖紙目錄”作為表頭名稱，調整好字體的大小與位置，如下圖所示。

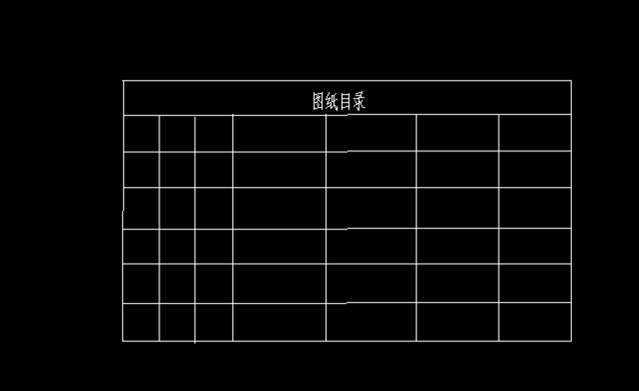

3、制作好表頭一行之后，我們將剩余部分等分行，一頁6-7行為宜，如下圖所示

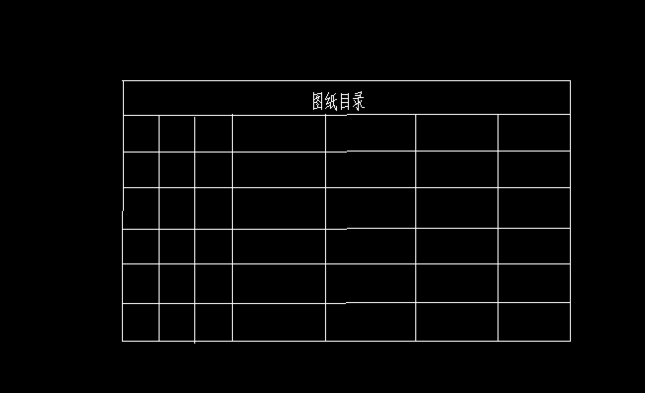

4、行數畫好之后，我們繼續劃分列，列數要根據實際情況而定，列的寬度也要根據需要輸入的內容來調整，如下圖所示

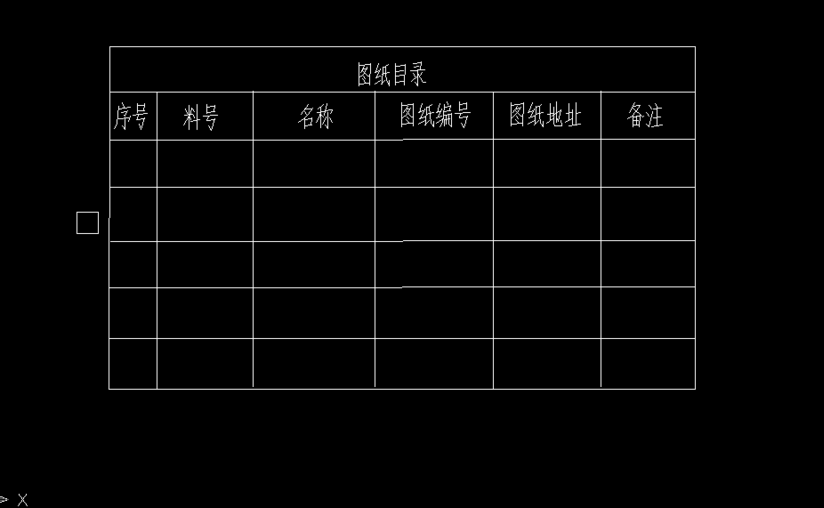

5、表格畫好了之后，依次為每一列加上名稱。使用文字工具，由左至右，列名稱分別為序號、料號、名稱、圖紙編號、圖紙位置、備注，如下圖所示

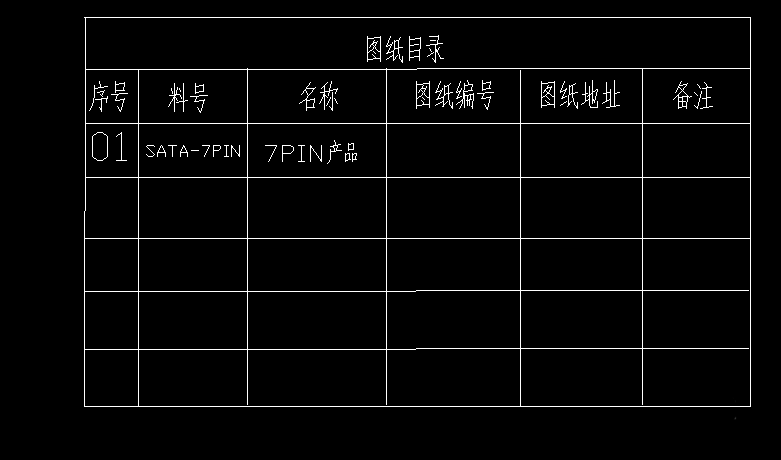

6、列名編輯好了之后，依次填入數據，序號按照填入數據依次填入，料號和名稱是產品獨一無二的編號，不能重復。

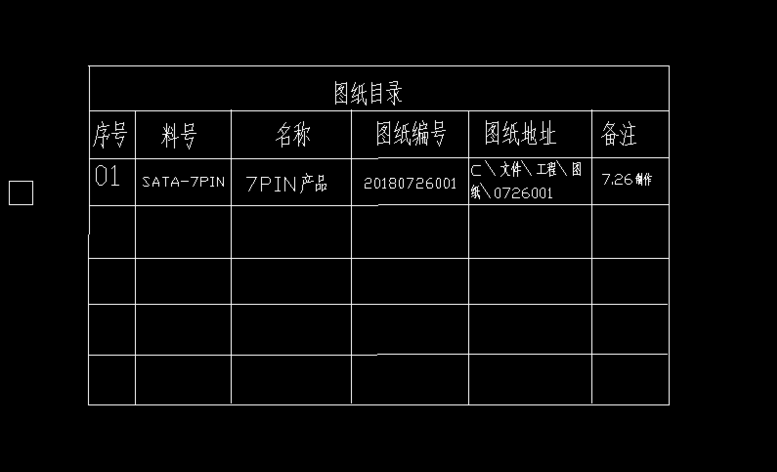

7、圖紙編號一般以日期和編號問參考，文件位置一般為在電腦中的存儲位置，如D盤，C盤等，備注則是需要補充的信息，具體填寫如下圖所示
以上就是cad圖紙目錄制作的教程，大家可以著手嘗試一下哦。
推薦閱讀：CAD制圖初學入門
推薦閱讀：CAD轉換成PDF
