CAD弦長如何添加垂線
CAD弦長怎么添加垂線？CAD中繪制的弧形想要添加垂線，該如何添加呢？今天介紹一下CAD弦長添加弧線的方法，大家可以參考一下
1、我們將CAD這款軟件打開之后在常用菜單里找到圓弧選項，選擇圓弧在繪圖區里我們繪制出一段圓弧，如圖所示

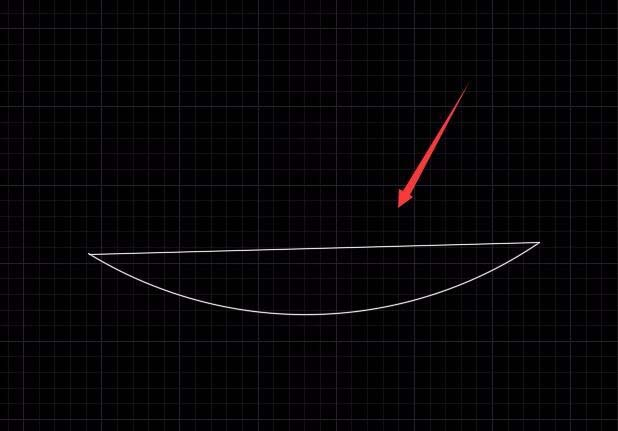

2、再在常用菜單里找到直線命令。選擇直線我們連接圓弧的兩個端點得到這個圓弧的弦，如圖所示

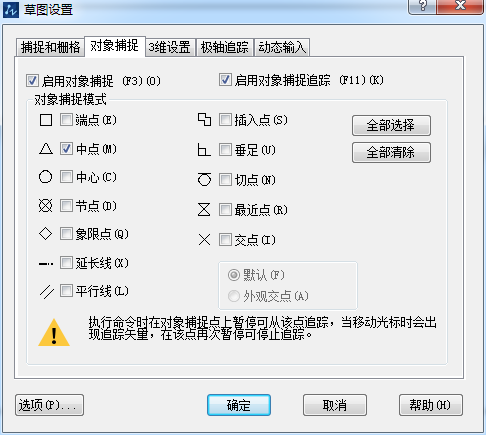

3、再在下面的菜單里找到捕捉設置選項。點擊捕捉設置選項在彈出的對話框內我們選擇中點，然后點擊確定，如圖所示
4、設置好之后我們選擇直線連接圓弧的中點和圓弧弦長的中點，這樣我們就得到弦長的垂線了，如圖所示：
以上就是cad弦長添加垂線的教程，希望大家喜歡，可以嘗試操作一下。
