cad中想要畫一個排水的水閥，該怎么畫呢？下面我們就來看看CAD球閥的繪制方法，大家可以參考一下。

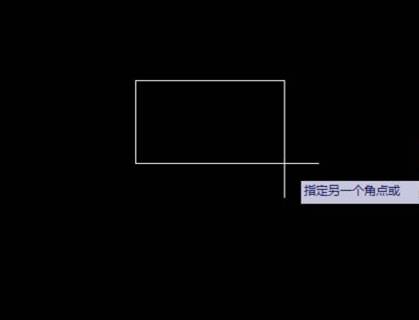

1、先用矩形工具繪制一個長100，寬50的矩形。
2、在矩形內畫出對角線；
3、用快捷鍵【x】拆分矩形；
4、刪除矩形兩條長邊；
5、在矩形對角線相交處畫一個半徑15的圓，將圓填充黑色。連接管線即可；
6、方向旋轉即可，大小可以等比例縮放。這就是給排水中的球閥繪制。
以上就是CAD繪制球閥的教程方法，很簡單，大家可以嘗試畫一下。
