CAD怎樣修改標注尺寸
CAD怎樣修改標注尺寸? 無論是在工作還是學習過程中，我們經常會遇到這樣的情況，就是在標注尺寸前或后增加前綴、后綴或者添加公差等等一系列的問題。下面小編給大家詳細介紹一下
1、正常運行中望CAD軟件，打開CAD操作頁面，舉例，畫10mm的直線，預計在標注尺寸10mm之前加上直徑符號、后面加上單位 如圖一
在菜單欄找到“修改”命令，點擊"對象"命令
點擊“對象”命令之后，選擇“文字”命令，點選編輯CAD里如何實現這一功能

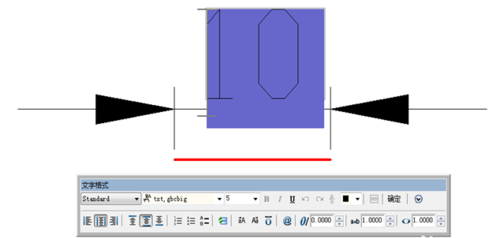

2、點選編輯之后，彈出“選擇注釋對象”文本，點擊需要修改的尺寸，點擊尺寸10，彈出文本格式對話框，如下圖
3、在彈出的文本格式的對話框里，點擊@命令，彈出一系列的可修改文本
4、我們想在尺寸10之前添加直徑前綴，將光標調整至10之前，點擊@之后，選擇直徑，尺寸10之前自動添加直徑符號，尺寸后面手動添加單位mm即可，點擊ESC退出。
