CAD中如何對圖形按角度旋轉？
在CAD制圖軟件中我們可以使用命令對已經畫好的圖形進行需要角度的旋轉操作,今天小編給大家講解一下主要的方法步驟
方法/步驟
1.打開CAD軟件，在繪圖區域繪制一個矩形，矩形的繪制可以通過REC快速繪制

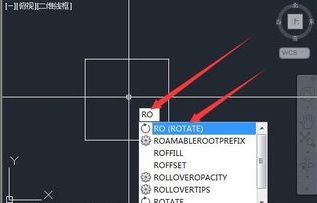

2.使用快捷旋轉命令RO

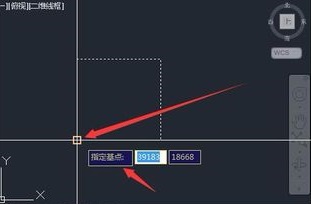

3.選中第一步繪制的矩形圖形，RO后指定旋轉的基點
4.我們先輸入45°來看一下出現的效果

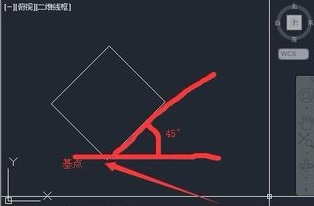

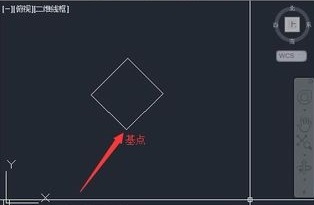

5.可以看到矩形以剛剛設置的基點為主，發生了旋轉

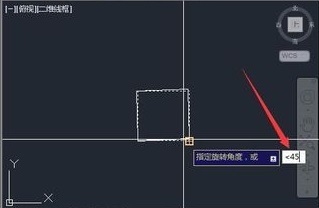

6.我們旋轉圖形，輸入符號（<）+（旋轉度數）就可以完成按要求角度進行旋轉，
