在CAD的使用過程中，常常會使用到扇形，那如何才能畫出扇形的平面圖呢？
下面小編給大家簡單介紹一下扇形平面圖的畫法
首先，大家打開中望CAD軟件，開啟界面下方的對象捕捉功能

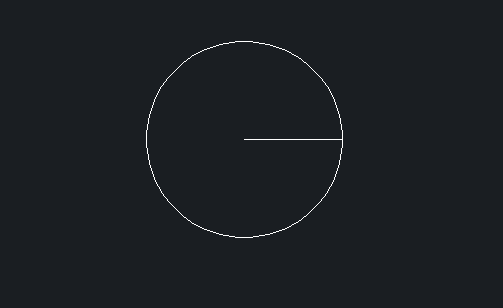

1、先畫出一個圓，再單擊界面左側工具欄的直線按鈕，捕捉圓的圓心以及跟圓的交點，兩者相連
2、按F10的快捷鍵打開極軸追蹤

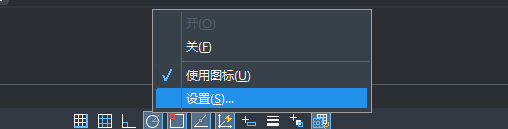

3、點擊CAD界面下方的極軸追蹤坐標，再點擊設置
4、在彈出來的草圖對話框里，我們勾選“啟用極軸追蹤”的復選框，增量角設為60度，極軸角測量選為“相對上一段”

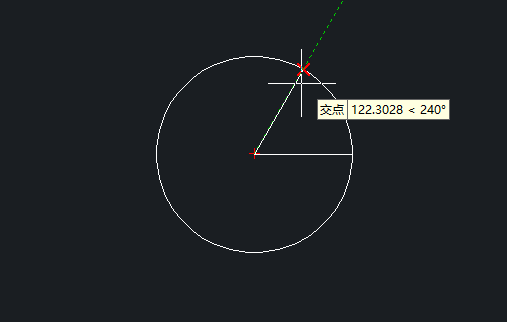

5、單擊界面左側工具欄的直線按鈕，捕捉圓心確認一條跟上一條線段相隔60度的線

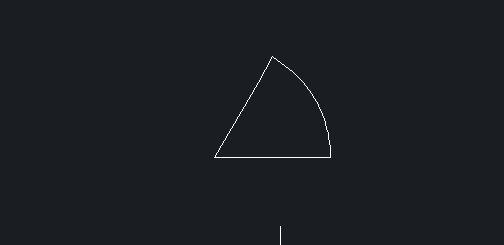

6、單擊菜單欄的修改-修剪按鈕，按住鼠標左鍵選中整個圖形，再把多余的線刪掉，這樣，一個扇形的平面圖就畫好啦
