我們前面學習過了很多CAD三維繪圖的教程,不知道大家掌握了沒有呢?今天再給大家分享一個案例,學習下怎么用CAD繪制酒壺吧!效果如下:
1.打開CAD軟件,繪制酒壺的大致輪廓,為了便于操作可以將壺身、壺把、壺嘴、提手分圖層繪制哦。

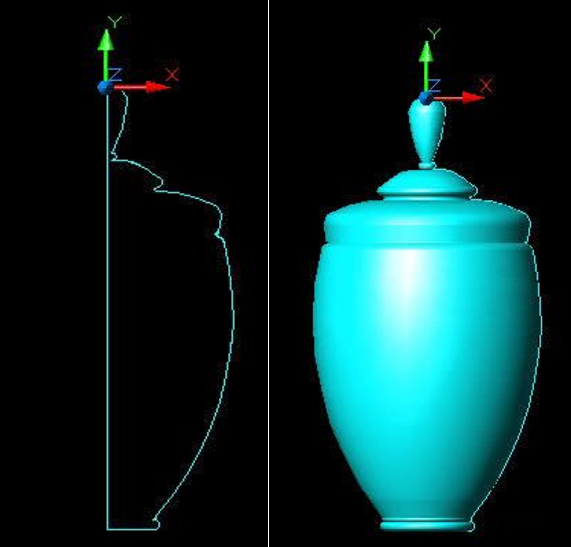

2.關閉其他圖層,只顯示壺身圖層,去掉其另外一半并將其繪制成封閉的多段線圖形,將UCS移動到壺頂,執行繪圖-實體-旋轉命令,指定Y軸為旋轉軸,角度為360°,完成后就可以看到壺身已經做好了!

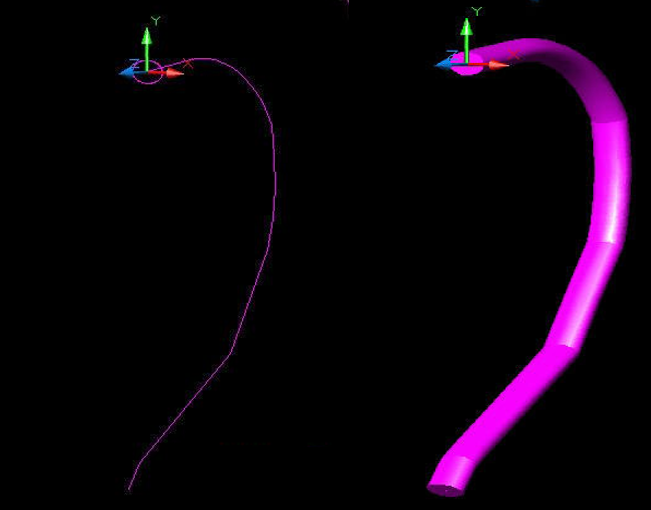

3.接下來繪制壺把。移動UCS指壺把的頂部,畫一個輔助的橢圓作為壺把的拉伸對象,適當調整大小。執行命令: EXT EXTRUDE當前線框密度;ISOLINES=4選擇對象,找到1個選擇對象:指定拉伸高度或 [路徑(P)]: P 選擇拉伸路徑或 [傾斜角]:以壸把線為路徑拉伸橢圓,然后壺把部分也就完成了。

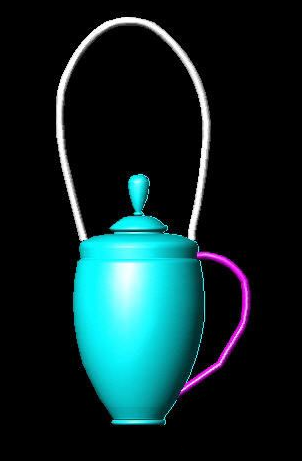

4.用同樣的方法繪制上方的提手(這里就省略過程啦),效果如下。

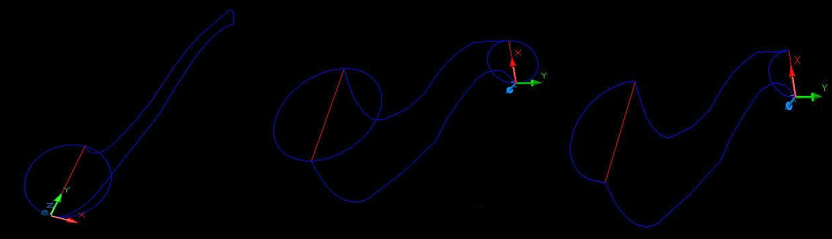

5.下面就是壺嘴啦。移動UCS到壸嘴下面的點,以Y周旋轉90°,利用三維動態觀察器調整一下視圖到如下圖所示,并繪制如下的橢圓和紅色輔助線作為參考。壺嘴的另一側也是同樣的操作,完成后對兩橢圓進行修剪。

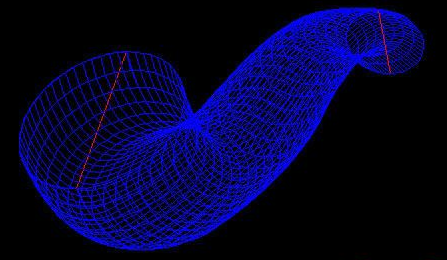

6.執行繪圖-曲面-邊界曲面命令,依次點擊上圖得到壺嘴輪廓線;在執行修改-三維操作-三維鏡像命令,選擇曲面,隨意點擊兩紅色輔助線的三點,壺嘴部分也完成啦!

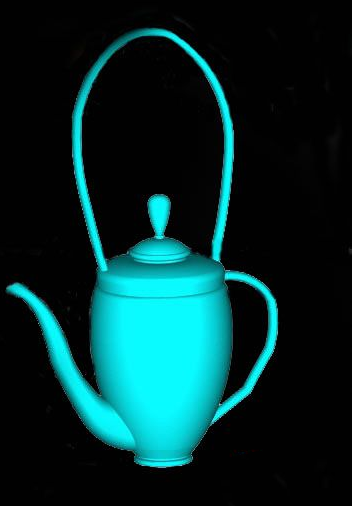

7.著色后就可以得到最終效果啦!你學會了嗎?
