CAD三維對齊怎么操作?
在二維圖中要進行對齊操作非常簡單,甚至只要通過移動對象即可實現目的。那么三維對象要怎么對齊呢?下面就給大家分享一下CAD里得到三維對齊操作。

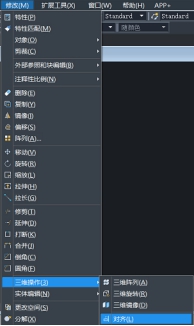

1.在菜單欄中選擇“修改”-“三維操作”-“對齊”(也可直接在命令行中輸入3dalign調出命令);

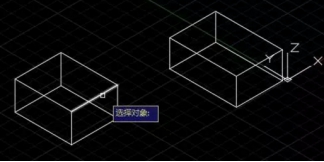

2.選中需要對齊的對象,回車;

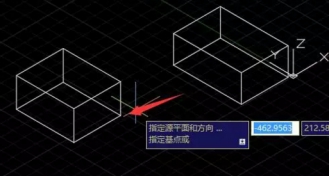

3.指定基點(即第一點):
4.指定第二點:
5.接下來指定第三點:

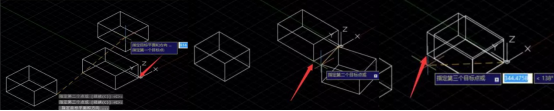

6.然后依次指定三個目標點:

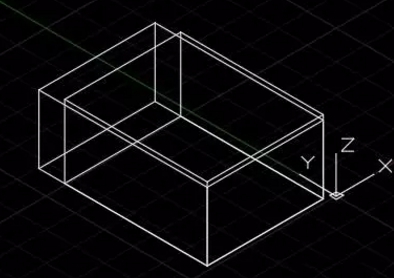

7.完成三維對齊后的最終效果如下:
三維對齊命令在CAD制圖里面還是很實用的,希望上面講的方法可以幫助到你~
