CAD如何調整標注文字并對齊？

設計圖標注較多，為了使圖紙不凌亂，我們?cè)撛趺慈フ{(diào)整標注文字并對齊呢？

1.首先，我們打開CAD軟件，插入需要調整的圖紙。

CAD如何調整標注文字并對齊？

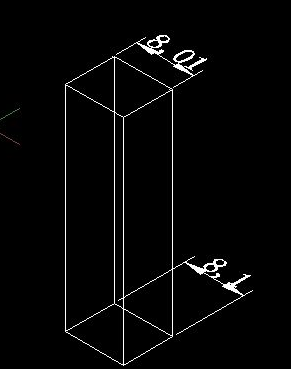

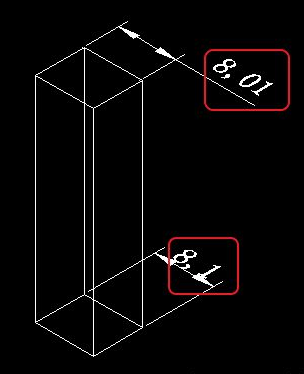

2.我們可以看到上圖的兩個標注，上邊的標注跑到右邊去了，要讓它們對齊。

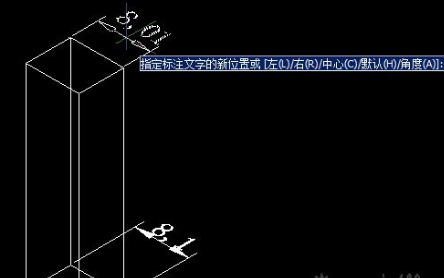

3. 我們輸入命令符“DIMTEDIT”，選擇標注，這時，我們可以直接移動標注文字，或者我們選擇輸入“L”“R”“C”等命令，將標注文字移動到最左最右或者中間去。

9CAD如何調整標注文字并對齊？

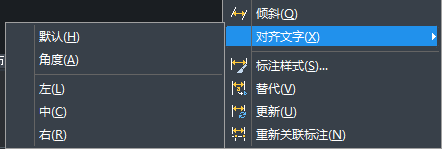

4.另外一種方法，我們也可以在“標注”菜單的下拉菜單中，找到“對齊文字”，也是一樣的操作。

CAD如何調整標注文字并對齊？

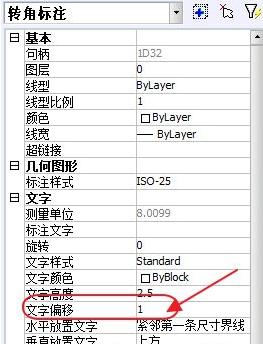

5.如果標注的位置很小，我們也可以做相應的微調，我們可以去屬性面板去調整，在CAD軟件的右邊屬性欄，或者“ctrl+1”彈出屬性面板，在“文字”，“文字偏移”那里進行修改對齊。



CAD如何調整標注文字并對齊？

CAD如何調整標注文字并對齊？
