在CAD中插入點離圖塊遠怎么辦？

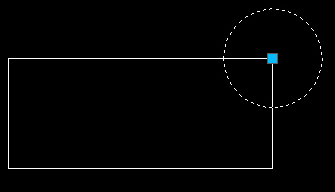

當我們插入圖塊時發現插入點離圖塊很遠怎么辦？如下圖所示：
1.雙擊圖塊，彈出塊編輯對話框，單擊“確定”按鈕進入塊編輯器。不管你用的是RIBBON界面還是經典界面，在塊編輯相關的面板或工具欄中找到“參數”再找到“基點”。
2.點擊，然后將基點參數放置到插入點應該在的位置。
3.關閉塊編輯器并保存剛做的修改。我們會發現，圖塊自動移動到了該在的位置，如下圖所示：
