大家使用CAD軟件繪圖過程中，填充圖形時可能會見到提示“孤島填充”“孤島監測”。那什么是孤島填充呢，孤島填充是如何使用的呢，現在我們來看一下解答吧：

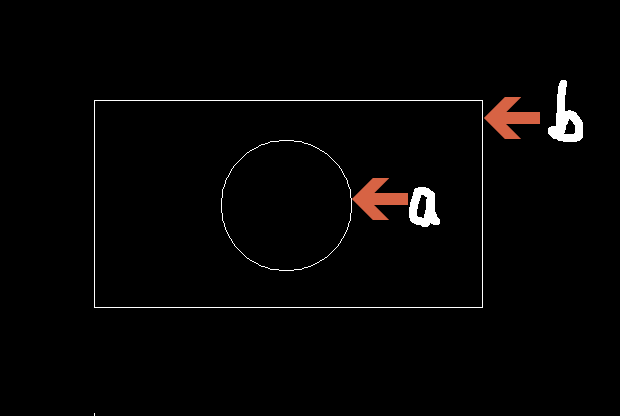

CAD中填充區域內的封閉區被稱為孤島。就像下圖中在b矩形里面的a圓。孤島的作用在于，如果填充的區域里面有文字圖形等不想填充的孤島，我們可以利用孤島填充命令來快速解決。下面通過以下例子填充a、b間的區域讓大家更了解孤島填充。

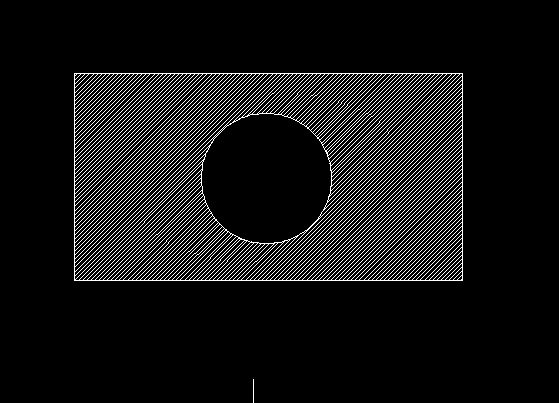

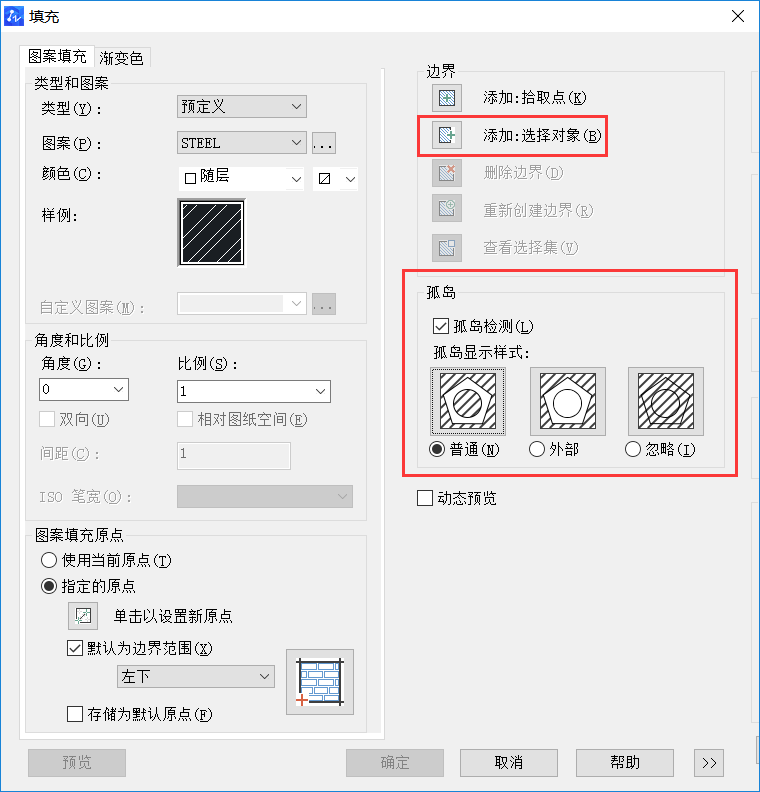

我們在下方命令行輸入命令符“BHATCH”。進入填充界面。選擇圓和矩形這兩個對象，菜單里會顯示各種孤島填充的方式?！捌胀ā毙问?，選擇孤島與填充區域之間的差值填充?！巴獠俊斑x擇填充區域間沒有孤島，也就是沒有封閉圖形的地方?！昂雎浴本褪瞧胀ǖ奶畛淞耍畛湔麄€選擇填充的區域，并沒有孤島的影響。如下圖所示：
這篇文章給大家簡單介紹了孤島填充的概念和用法，希望這些技巧可以幫助大家使用CAD時更加方便快捷。
