CAD如何繪制圓弧和圓環

圓弧時圓上的任意兩點間的一部分。

啟動【圓弧】命令的方式有以下幾種。

1.命令行:輸入ARC/C命令。

2.菜單欄:選擇【繪圖】--【圓弧】菜單命令。



溫馨提醒

繪制圓弧的時候要注意起點和端點的前后順序,這個決定這圓弧的朝向。



我們來舉個例子看看如何繪制圓弧吧。

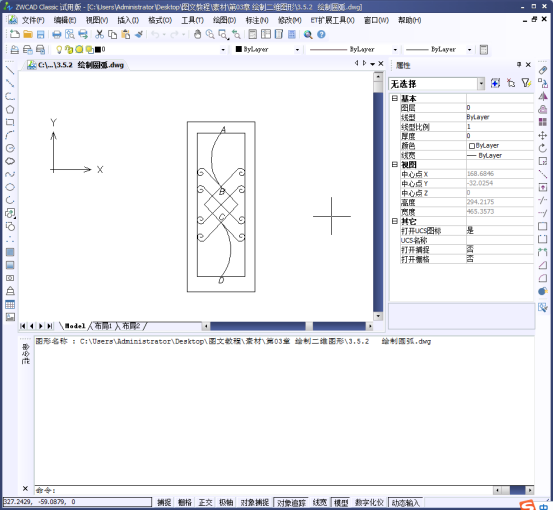

1.選擇打開我們的元素文件。

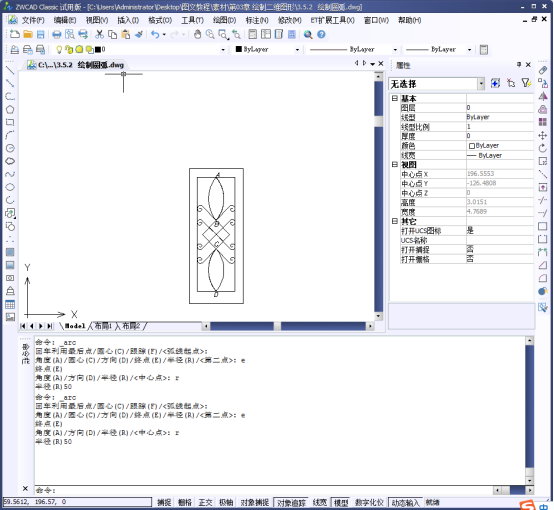

2.單擊【繪圖】工具欄中的【圓弧】按鈕,繪制半徑為50的圓弧,操作參考下圖。

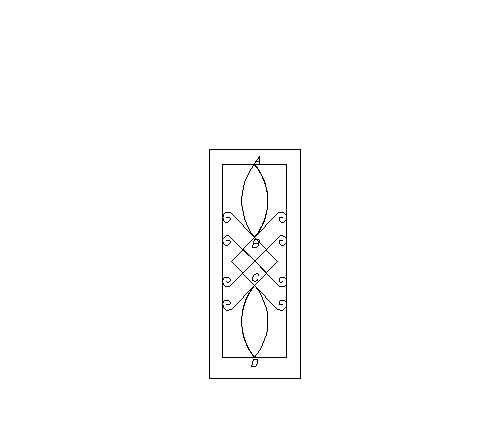

3.注意我們一開始說的,前后順序,這決定了圓弧的朝向。最后我們得到的圖如下。





圓環又是如何繪制的呢?

【圓環】由同一圓心、不同直徑的兩個同心圓組成的。繪制圓環的主要參數有圓心、內直徑和外直徑。


溫馨提示

如果我們的圓環內直徑為0時,則圓環為填充圓。


啟動【圓環】命令的方式有以下幾種。

1.命令行:輸入【DONUT/DO】命令。

2.菜單欄:選擇【繪制】--【圓環】菜單命令。

3.工具欄:單擊【繪圖】面板中的【圓環】工具按鈕。


CAD默認情況下所繪制的圓環為填充的實心圓形,使用FILL命令,可以控制圓環或圓的填充可見性。


我們來看看如何繪制圓環

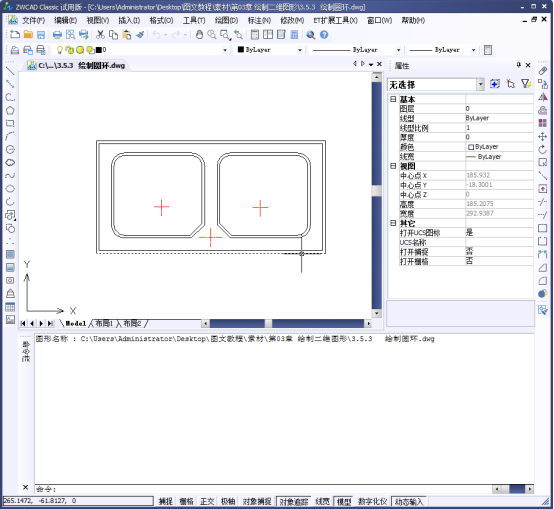

1.選擇【文件】--【打開】菜單命令,打開我們的元素文件,如下圖。

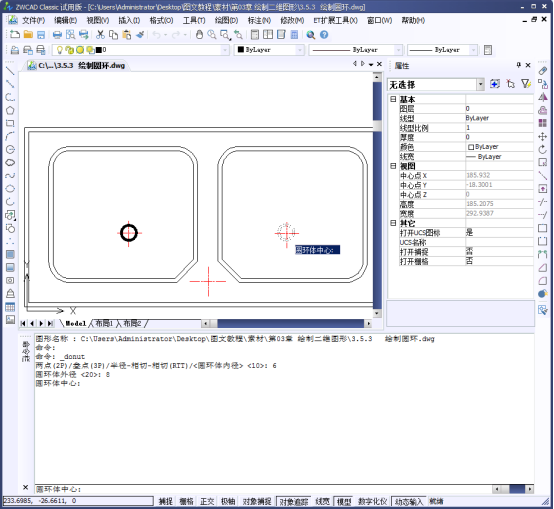

2.選擇【繪圖】--【圓環】菜單命令繪制內徑為3、外徑為4的圓環,如下圖所示,參考其操作過程。

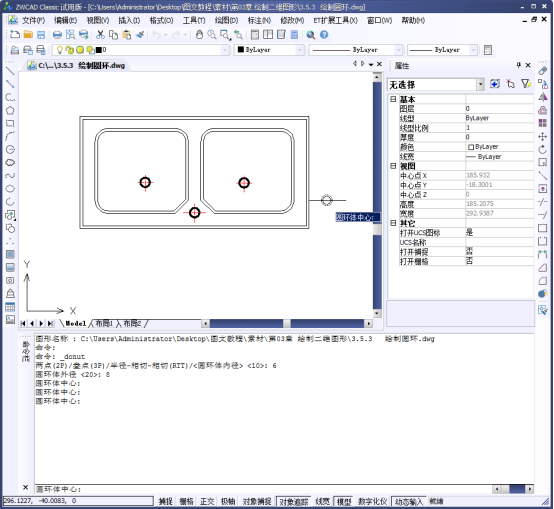

3.最后我們就可以得到最后的圖了。








以上,是我們中望CAD提供的參考操作方式。
