CAD圖塊在創建完成后還可以隨時對其進行編輯，如重命名圖塊、分解圖塊、刪除圖塊和重新定義圖塊等操作。
一、設置插入基點
在創建圖塊時，可以為圖塊設置插入基點，這樣在插入時就可以直接捕捉基點插入。但是如果創建的塊實現沒有指定插入基點，插入時系統默認的插入點為改圖的坐標原點，這樣往往會給繪圖帶來不便，此時可以使用【基點】命令為圖形文件指定新的插入原點。
調用【基點】命令的方法如下。
-菜單欄：執行【繪圖】--【塊】--【基點】命令。
-命令行：在命令行中輸入BASE。
-功能區：在【默認】選項卡中，單擊【塊】面板中的【設置基點】按鈕。
執行該命令后，可以根據命令行提示輸入基點坐標或用鼠標直接在繪圖窗口中指定。
二、重命名圖塊
創建圖塊后，對齊進行重命名的方法有很多中。如果是外部圖塊文件，可直接在保存目錄中對該圖塊文件進行重命名；如果是內部圖塊，可使用重命名命令RENAME/REN來更改圖塊的名稱。
調用【重命名圖塊】命令的方法如下。
-命令行：在命令行中輸入RENAME/REN。
-菜單欄：執行【格式】--【重命名】命令。
【實戰】重命名圖塊
1.我們打開中望CAD和我們準備好的素材文件。

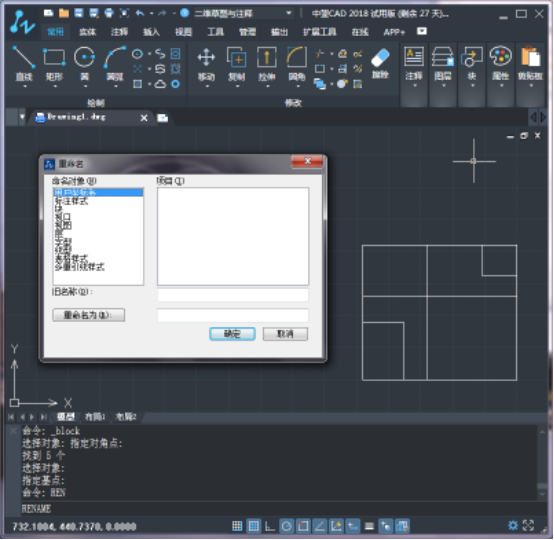

2.在命令行中輸入【REN】重命名圖塊命令，系統彈出【重命名】的對話框，參考下圖。

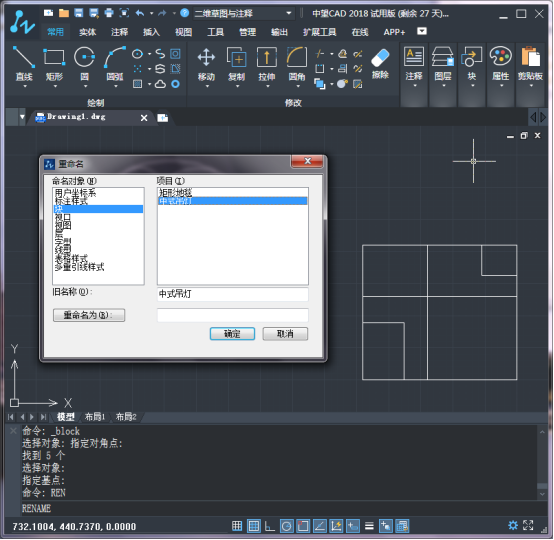

3.在對話框左側的【命名對象】列表框中選擇【塊】選項，在右側的【項目】列表框中選擇【中式吊燈】塊。

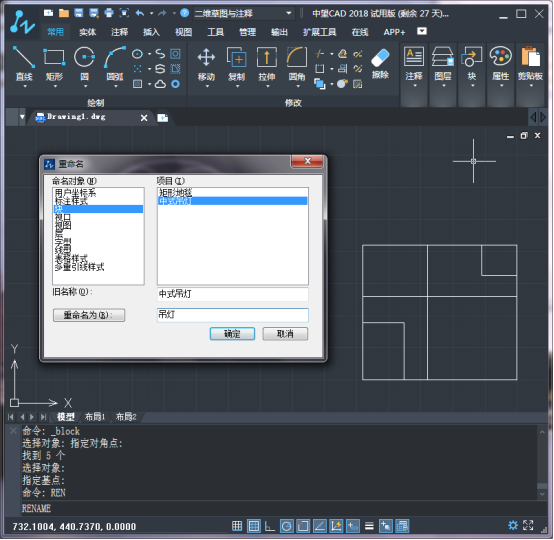

4.在【舊名稱】文本框中顯示的是該快的舊名稱，在【重命名為】按鈕后面的文本框中輸入新名稱【吊燈】，參考下圖。

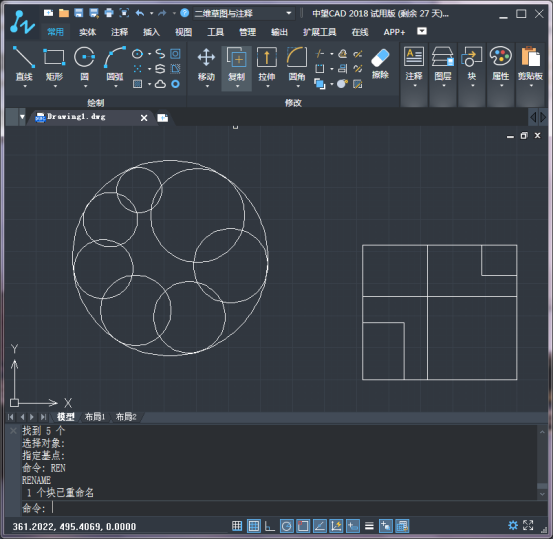

5.單擊【重命名為】按鈕確定操作，重命名圖塊完成，參考下圖。
三、分解圖塊
由于插入的圖塊是一個整體，在需要對圖塊進行編輯的時候，必須現將其分解。
調用【分解圖塊】命令的方法如下。
-菜單欄：執行【修改】--【分解】命令。
-工具欄：單擊【修改】工具欄中的【分解】按鈕。
-命令行：在命令行中輸入EXPLPDE/X。
-功能區：在【默認】選項卡中，單擊【修改面板中的【分解】按鈕。
分解圖塊的操作非常簡單，執行分解命令后，選擇要分解的圖塊，在按回車鍵即可。圖塊被分解后，他的各個組成的元素將變?yōu)閱为毜膶ο?，之后便可以單獨對各個組成元素進行編輯。
【實戰】分解圖塊
1.打開我們的中望CAD

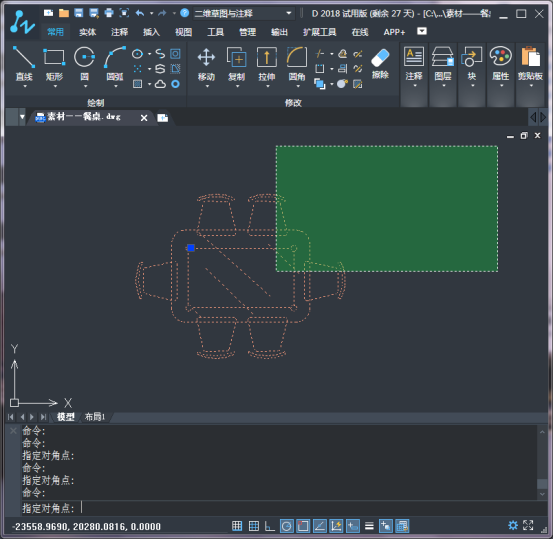

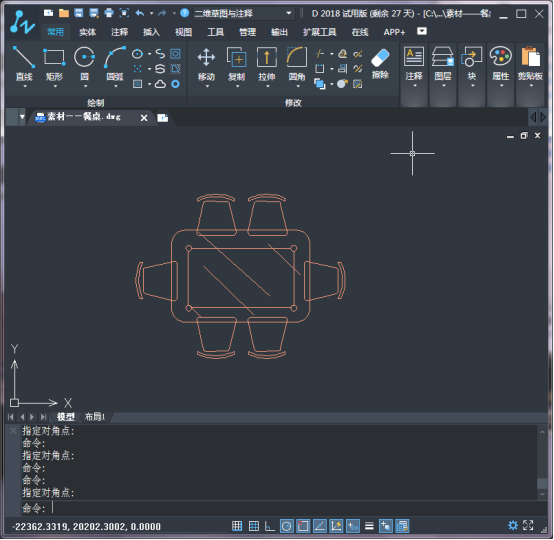

2.框選圖形，圖塊的夾點顯示和屬性版參考下圖。

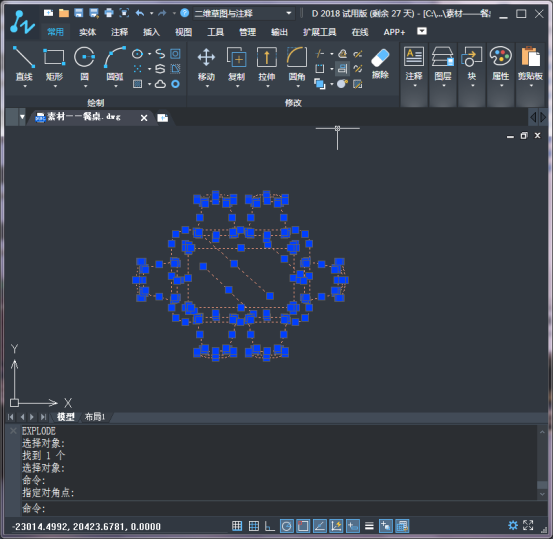

3.在命令行中輸入X【分解】命令，回車鍵確認分家，分解后框選圖形效果，參考下圖。
